چرا اپوکسی روی درزهای بتن ترک می‌خورد؟(آموزش مدیریت درزهای انبساط در کفسازی صنعتی)
یکی از بزرگ‌ترین مزایا و نقاط قوتی که همواره در معرفی کفپوش‌های پلیمری بر آن تأکید می‌شود، یکپارچگی و بدون درز بودن (Seamless) کفپوش اپوکسی است. سطحی کاملاً صاف، بهداشتی و فاقد هرگونه شکاف مویی که مانع تجمع آلودگی، گردوغبار و باکتری‌ها می‌شود و نظافت محیط را به اوج سهولت می‌رساند. با وجود این ویژگی بارز، یکی از متداول‌ترین و نگران‌کننده‌ترین معضلاتی که مجریان و کارفرمایان مدتی پس از بهره‌برداری از سالن‌های صنعتی، کارخانجات و پارکینگهای طبقاتی با آن مواجه میشوند، ظهور ترکهای طولی، منظم و شکستگی‌های عمیق روی خطوطی مشخص از سطح کفپوش است.
در مواجهه با این پدیده، در گام اول معمولاً کیفیت رزین مصرفی یا مهارت پیمانکار زیر سوال می‌رود؛ اما در اکثر قریب به اتفاق پروژه‌ها، واقعیت فنی چیز دیگری است. واقعیت مهندسی این است که: کفپوش اپوکسی ذاتاً بدون درز اجرا می‌شود، اما سازه بتنی زیرین آن ساختاری کاملاً زنده، پویا و مدام در حال حرکت است! نادیده گرفتن ماهیت فیزیکی بتن و عدم مدیریت اصولی درز انبساط در کفپوش اپوکسی، اصلی‌ترین دلیل ترکیدن و پوسته‌شدن روکش‌های صنعتی به شمار می‌آید. در این مقاله تخصصی از آترون پوشش آریا، به‌صورت دقیق، علمی و کاربردی بررسی می‌کنیم که چرا پوشاندن درزهای بتن خطایی فاجعه‌بار است و چگونه با روش‌های مهندسی از تخریب کفسازی جلوگیری کنیم.

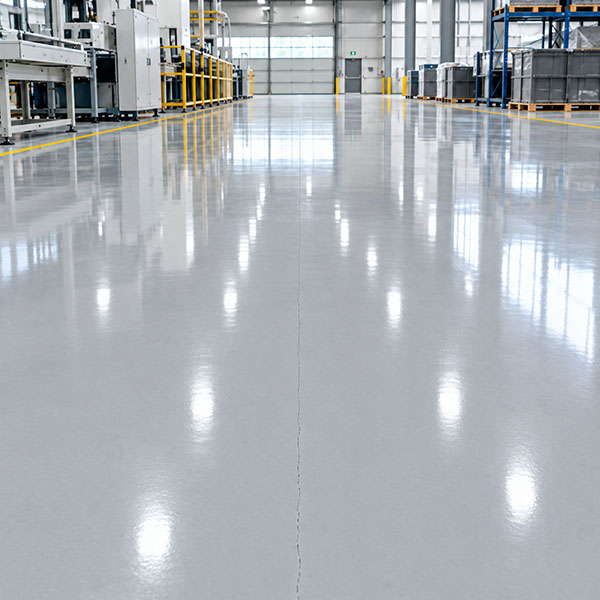

ترک های اپوکسی روی بتن
۱. آیا کفپوش اپوکسی درز دارد؟ رفع یک ابهام بزرگ مهندسی
برای درک دقیق این موضوع، باید بین ماهیت «لایه رویه رزینی» و «بستر بتنی زیرین» تفاوت قائل شویم.
رزین‌های اپوکسی موادی دو جزئی بر پایه مایعات پلیمری هستند که پس از اختلاط و واکنش شیمیایی پخت (Curing)، یک صفحه یکپارچه، پیوسته و بسیار مقاوم تشکیل می‌دهند. بنابراین، ساختار خودِ لایه اپوکسی در هنگام اعمال و خشک شدن هیچ نیازی به ایجاد درز انقباض یا انبساط ندارد. اما بستر بتنی زیرین شرایط کاملاً متفاوتی دارد. بتن ماده‌ای صلب است که در برابر تغییرات دمایی شبانه‌روز، نوسانات رطوبت محیطی، پدیده جمع‌شدگی (Shrinkage)، نشست خاک زیر فونداسیون و بارهای متحرک سنگین واکنش نشان داده و تغییر حجم می‌دهد.
اگر بتن در مساحت‌های بزرگ بدون درز اجرا شود، به شکلی تصادفی، زیگزاگی و تخریب‌کننده در سرتاسر سالن ترک خواهد خورد. مهندسان عمران برای کنترل این رفتار، بستر بتنی را با ایجاد درزهای مختلف به قطعات مجزا تقسیم میکنند. زمانی که مجری کفسازی این واقعیت را نادیده گرفته و روی تمام درزهای فعال بتن را با رزین اپوکسی پر کند، حرکات کششی و فشاری بتن مستقیماً به کفپوش منتقل شده و در نهایت موجب شکسته شدن آن می‌شود.
۲. شناخت انواع درز در کفسازی بتنی و نقش هر یک
پیش از اتخاذ هر تصمیمی مبنی بر نحوه برخورد با درزها قبل از اجرای اپوکسی، باید انواع درزهای بتن را به دقت بشناسیم:
الف) درزهای انقباضی یا کنترلی (Contraction / Control Joints)
هنگامی که بتن پس از ریخته‌شدن، آب خود را از دست می‌دهد، حجم آن کم شده و دچار پدیده انقباض ناشی از خشک شدن می‌شود. برای اینکه ترکهای حاصل از این فرآیند در نقاط نامشخص ظاهر نشوند، مهندسان با استفاده از دستگاه کاتر، خطوطی با عمق معمولاً یک‌سوم یا یک‌چهارم ضخامت بتن ایجاد میکنند. این شیارها باعث میشوند ترک‌ها دقیقاً در عمق همین خطوط مخفی بمانند. اگر بیش از چند سال از عمر بتن گذشته باشد و سازه نشست نداشته باشد، این درزها در زمره درزهای غیرفعال محسوب شده و تحت شرایط خاص میتوان آنها را ترمیم و پر کرد.
ب) درزهای انبساطی یا ژوئن (Expansion / Isolation Joints)
درزهای انبساطی مهم‌ترین و حساس‌ترین درزها در پروژههای صنعتی به شمار می‌روند. این درزها در تمام عمق بتن (از سطح تا بستر زیرین) اجرا میشوند و بلوک‌های مختلف بتن را کاملاً از یکدیگر و از سازه‌های صلب اطراف مانند ستون‌ها، فونداسیون ماشین‌آلات و دیوارها ایزوله میکنند. عملکرد این درزها، جذب جابجایی‌های ناشی از انبساط حرارتی در فصول گرم و انقباض در فصول سرد است. این درزها در طول عمر سازه دائماً در حال باز و بسته شدن هستند و تحت هیچ شرایطی نباید با متریال‌های سخت و صلب کور شوند.
ج) درزهای اجرایی یا درز سرد (Construction Joints)
در پروژههای کفسازی گسترده، بتنریزی محوطه در یک شیفت کاری امکان‌پذیر نیست. مرز مشترک میان بتن قدیم و بتن جدید در روز بعد، یک درز اجرایی ایجاد می‌کند. این خطوط به دلیل پتانسیل جابجایی برشی نیازمند بررسی دقیق کارشناسی پیش از آغاز عملیات اجرای روکش هستند.
۳. پدیده «ترک انعکاسی» (Reflective Cracking) چیست؟
اصلی‌ترین دلیل شکست و ترک خوردن کفپوش اپوکسی روی درزهای بتن، پدیده‌ای به نام ترک انعکاسی (Reflective Cracking) است. این پدیده بر اساس تفاوت خصوصیات مکانیکی بتن و رزین شکل می‌گیرد:
- سختی بالا و عدم الاستیسیته اپوکسی: کفپوش اپوکسی مقاومت فشاری و سایشی خارق‌العاده‌ای دارد؛ اما بسیار ترد، خشک و صلب می باشد. میزان کشسانی یا ازدیاد طول تا نقطه پارگی (Elongation at Break) در اپوکسی صنعتی معمولاً کمتر از ۲ تا ۵ درصد است. این یعنی اپوکسی کوچک‌ترین تمایلی به کش آمدن و انعطاف ندارد.
- تمرکز تنش روی یک خط باریک: زمانی که دمای محیط در زمستان کاهش می‌یابد یا بارهای ترافیکی وارد می‌شود، دو قطعه بتنی مجاور کمی از هم دور میشوند و عرض درز بازتر می‌شود. اگر روی این شکاف با ملات بتونه یا ماستیک اپوکسی سخت پر شده باشد، نیروی حاصل از جابجایی تناژهای سنگین بتن روی لایه چند میلی‌متری اپوکسی متمرکز می‌گردد.
- گسیختگی خطی و لب‌پریدگی: از آنجایی که کشسانی اپوکسی پاسخگوی این تغییر طول نیست، لایه کفپوش دقیقاً در راستای همان درز بتنی پاره می‌شود. با تردد مکرر خودروها، لیفتراک‌ها و چرخ‌های ترانزیت، لبههای این خط شکسته خرد شده و خرابی با سرعتی فزاینده به سایر نقاط گسترش می‌یابد.
۴. اشتباهات مهلک در مدیریت درزها قبل از اجرای اپوکسی
در بسیاری از پروژه‌ها، به دلیل عدم آگاهی از رفتار دال بتنی، خطاهای متداولی رخ می‌دهد که طول عمر کفپوش را شدیداً کاهش می‌دهد:
- پر کردن درز انبساط با گروت یا ملات اپوکسی: بارزترین خطای اجرایی، تلاش برای ایجاد سطحی بدون درز از طریق تزریق بتونه سفت اپوکسی و سیلیس داخل درزهای ژوئن است. این اقدام عملاً درز انبساط را قفل می‌کند و اولین تنش فصلی به شکستگی سراسری اپوکسی می‌انجامد.
- استفاده از توری الیاف شیشه (مش فایبرگلاس) روی درز فعال: برخی مجریان تصور میکنند با قرار دادن چند لایه توری مش فایبرگلاس روی درز انبساط میتوان جلوی ترک را گرفت. توری فایبرگلاس شاید مقاومت کششی موضعی ایجاد کند، اما در برابر تغییرات دینامیکی دال بتنی ناتوان است و در نهایت باعث باد کردن و جدا شدن ورقه‌ای اپوکسی از روی بتن می‌گردد.
- گم کردن موقعیت درزها زیر لایه‌های اپوکسی: اگر پیش از شروع پرایمر و لایه‌های میانی، نقاط دقیق درزها بر روی ستون‌ها و دیوارهای جانبی علامت‌گذاری و نشانه‌گذاری (Benchmarking) نشود، مجری پس از اجرای تاپکوت نخواهد دانست دقیقاً در چه محلی باید برش بزند؛ در نتیجه خطوط کاتر با خطا اجرا شده و بتن در کنار خطوط کاتر مجدداً ترک برمیدارد.
۵. مراحل گام‌به‌گام استاندارد مدیریت درز انبساط در کفپوش صنعتی (سیستم تخصصی آترون پوشش آریا)
برای اجرای یک کفپوش اپوکسی استاندارد، زیبا و ماندگار بر روی بستر دارای درزهای انبساطی، مراحل فنی زیر مطابق استانداردهای بین‌المللی کفسازی انجام می‌شود:
مرحله ۱: نقشه‌برداری و نشانه‌گذاری دقیق درزها
قبل از اجرای هرگونه متریال، تمام درزهای انبساطی و ژوئن فعال با کشیدن خطوط راهنما و ایجاد شاخص‌های نشانه‌گذاری روی دیوارها و ستون‌های اطراف علامت‌گذاری میشوند تا محل دقیق آنها پس از پوشانده شدن با لایه‌های رنگی میانی محفوظ بماند.
مرحله ۲: اجرای کامل سیستم کفپوش اپوکسی
پرایمر اپوکسی نفوذگر، لایه میانی تسطیح‌کننده (با سیلیس‌پاشی جهت تقویت مقاومت مکانیکی) و لایه نهایی روکش اپوکسی بدون وقفه روی کل سطح سالن اجرا میشوند. سپس به کفپوش فرصت داده می‌شود تا به گیرش اولیه و سختی لازم (معمولاً ۴۸ تا ۷۲ ساعت) برسد.
مرحله ۳: کاتر زدن مجدد (Saw-Cutting) روی خطوط درز
با ردیابی نشانه‌های ثبت‌شده، با استفاده از دستگاه برش بتن (کاتر مجهز به تیغه‌های الماسی)، دقیقاً در امتداد خط درز بتن زیرین، شیاری منظم روی لایه اپوکسی تا عمق مشخص بتن بریده می‌شود. این کار باعث هدایت تنش‌ها و جلوگیری از ترکهای کنترل‌نشده می‌گردد.
مرحله ۴: تمیزکاری و نصب فوم بکربار (Backer Rod)
شیار کاتر زده‌شده با هوای پرفشار صنعتی از هرگونه گردوغبار عاری می‌شود. سپس یک طناب فومی پلی‌اتیلنی به نام فوم بکربار با قطری حدود ۲۰ تا ۳۰ درصد بزرگ‌تر از عرض درز، با فشار به داخل شیار رانده می‌شود.
کاربرد حیاتی فوم بکربار: فوم بکربار عمق تزریق ماستیک را تنظیم می‌کند و از پدیده مخرب «چسبندگی سه‌طرفه» (Three-Sided Adhesion) جلوگیری می‌نماید. ماستیک تنها باید به دو دیواره جانبی درز بچسبد تا هنگام انقباض و انبساط قابلیت ارتجاعی داشته باشد. اگر ماستیک به کف شیار بچسبد، کشسانی خود را از دست داده و پاره می‌شود.
مرحله ۵: تزریق ماستیک درزگیر پلییورتان الاستومری
در مرحله پایانی، بخش بالایی شیار با استفاده از ماستیک پلییورتان تک‌جزئی با مدول مناسب تزریق شده و با ابزار مخصوص هم‌باد با سطح کف صیقل داده می‌شود. پلییورتان پس از خشک شدن، خاصیت لاستیکی پایدار و انعطاف‌پذیری فوق‌العاده‌ای به دست می‌آورد.

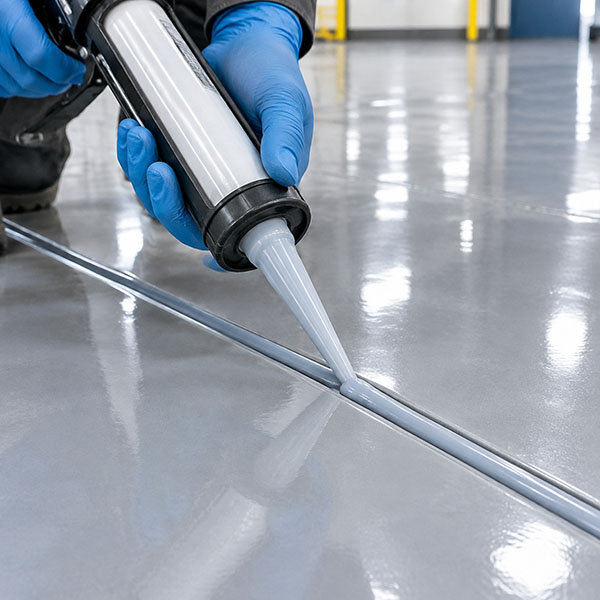

تزریق ماستیک پلی یورتان در درز انبساط کفپوش اپوکسی
۶. جدول مقایسه فنی: ماستیک پلییورتان در برابر ملات اپوکسی برای درزگیری
جدول زیر به وضوح نشان می‌دهد چرا برای پر کردن درزهای انبساط فعال، پلییورتان تنها گزینه استاندارد و مهندسی است:
| شاخص فنی | ماستیک درزگیر پلییورتان | ملات و بتونه اپوکسی |
|---|---|---|
| درصد ازدیاد طول (Elongation) | بسیار زیاد (بین ۴۰۰٪ تا ۷۰۰٪) | بسیار کم (کمتر از ۵٪) |
| پاسخ به حرکت و انقباض بتن | انعطاف‌پذیری کامل بدون ایجاد شکست | ترک خوردن، خردشدگی و لب‌پریدگی |
| کاربرد در درزهای انبساط فعال | کاملاً استاندارد و الزامی | ممنوع و غیرمهندسی |
| مقاومت در برابر عبور چرخ‌های سنگین | بسیار مناسب در گریدهای سخت صنعتی | مقاومت فشاری بالا ولی شکننده در لبه‌ها |
| سهولت بازسازی و تعمیر دوره‌ای | تخلیه آسان با ابزار نوک‌تیز و تجدید درز | بسیار سخت و مستلزم شیارزنی و تخریب |

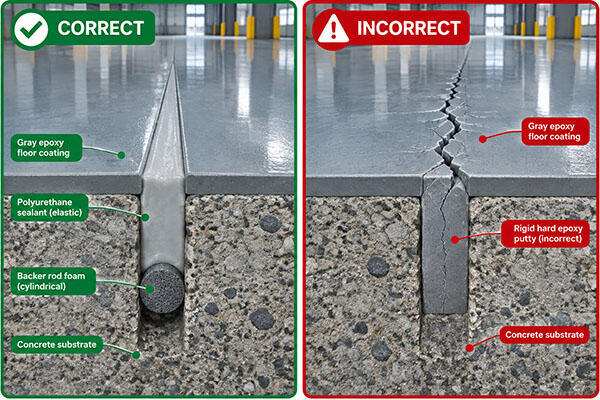

مقایسه اجرای درست و غلط درز انبساط در کفسازی اپوکسی
۷. سوالات متداول درباره درز انبساط در کفپوش اپوکسی
آیا میتوان تمام سطح کفپوش اپوکسی را کاملاً یکپارچه و بدون هیچ برشی اجرا کرد؟
در پروژههای مسکونی و فضاهای تجاری کوچک که ابعاد بتنریزی محدود است و درز انبساطی وجود ندارد، بله کفپوش کاملاً یکپارچه خواهد بود. اما در سولههای صنعتی، انبارها، پایانهها و پارکینگهای طبقاتی که درزهای ژوئن سازهای دارند، کاتر زدن روی درزها الزامی است؛ در غیر این صورت اپوکسی خودبهخود ترک نامنظم برمیدارد.
بهترین زمان برای کاتر زدن کفپوش اپوکسی چه موقع است؟
معمولاً بین ۴۸ تا ۷۲ ساعت پس از اعمال آخرین لایه تاپکوت و زمانی که رزین به حداقل ۷۰ درصد سختی نهایی خود رسیده باشد، بهترین زمان برای برش است. اجرای زودهنگام باعث آسیب به لبههای نرم رزین و تأخیر بیش از اندازه ریسک پیدایش ترکهای اولیه را به همراه دارد.
طول عمر ماستیک پلییورتان داخل درزها چقدر است؟
ماستیکهای پلییورتان استاندارد صنعتی در شرایط تردد معمول بین ۳ تا ۶ سال کارایی الاستیک خود را حفظ میکنند و پس از استهلاک، به آسانی تخلیه و بدون آسیبرسانی به بدنه اصلی کفپوش تجدید میشوند.
جمع‌بندی و نتیجه‌گیری مهندسی
کفپوش اپوکسی سیستم فوق‌العاده‌ای است که اگر با درک صحیح از رفتار مکانیکی بتن زیرین اجرا شود، ده‌ها سال بدون نقص به کارایی خود ادامه می‌دهد. پوشاندن و نادیده گرفتن درزهای انبساطی به امید تحویل یک سطح شیشه‌ای یکدست، تصمیمی پرریسک و از نظر مهندسی مردود است.
بهترین رویکرد این است که به حرکات طبیعی بتن احترام بگذاریم؛ با کاتر زدن مجدد روی خطوط درز و تزریق ماستیکهای درزگیر الاستیک پلییورتان همراه با فوم بکربار، تنش‌های سازهای را مدیریت کنیم تا کل محوطه سالن از استحکام، زیبایی و ماندگاری تضمین‌شده برخوردار گردد.
